Teleskop-Setup

Jede Sternwarte ist nur so gut wie ihr Teleskop. Ich hatte ja schon den tollen Lacerta 250/1000 Photonewton auf der Skywatcher EQ6-R. Aber 1000mm sind für z.B. die Andromeda Galaxie einfach zu lang. Also sollte noch etwas Kürzeres auf die Nachführung… so um die 450-500 mm. Das ist eigentlich der Bereich der APOs. Also war die erste Frage: „APO oder NEWTON“? Beide Designs haben vor und Nachteile. Zwei APO Nachteile haben mich eher in Richtung Newton geschoben: Zum einen muss ein APO viel öfter im Fokus nachjustiert werden als ein Newton und ein guter APO kostet gerne das Gleiche oder mehr, als ein Newton. Auf der anderen Seite muss ein APO nicht immer wieder kollimiert werden.

Recht schnell bin ich (bei Newton & APO) bei der japanischen Edelschmiede Takahashi gelandet. Nach vielen Überlegungen wurde es der Takahashi Epsilon 160 ED – ein für Astrofotografie optimierter Newton mit in den OAZ eingeschraubten und optimierten Komakorrektor. Der 160er „TAK“ hat 530mm Brennweite bei einem 160mm Spiegel. Die Verarbeitung ist ein Traum und der OAZ ist von Hause aus rotierbar!!! Warum machen das nicht alle Hersteller?


Natürlich konnte ich das alles nicht auf meine Skywatcher EQ6-R laden. Also hatte ich mir bereits eine Skywatcher EQ8-R zugelegt. Das Teil ist ein gaaanz andere Level als die kleinere EQ6… aber ok, sie kostet auch ein bisschen mehr 😉. Die Laufruhe der Motoren ist aber auch auf einem völlig anderen Niveau.


Befestigt habe ich alles via einer Losmandy Schiene, welche an jedem Ende ein um 90° versetzte Losmandy Klemme hat. Das Teil stammt von Teleskope-Austria, wo ich auch meinen TAK gekauft habe.


Nun musste ich alles in Balance bringen. Das war gar nicht so einfach. Teleskop etwas vor rücken, dann wieder zurück und natürlich noch ein passendes Gewicht an den um 5 Kg leichteren TAK anbringen – wobei ich nur 3Kg brauchte.

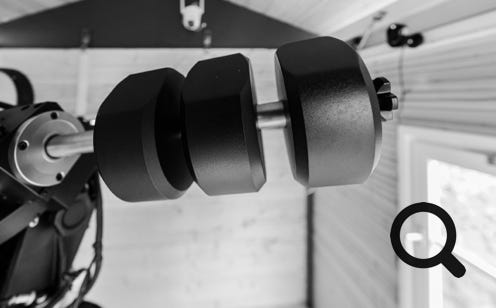

Auch die Nachführung brauchte noch eine 10Kg Erweiterung – zuzüglich zu den schon angebrachten 20Kg Gegengewichten!


Aktuell stemmt die EQ8 die 19Kg des Lacerta Teleskops (inkl. Kamera…) und 15Kg des TAL (inkl. Kamera… und 3Kg Gegengewicht) sowie 30Kg Gegengewichte – in Summe also 64Kg. Ausgelegt ist die EQ8 auf 70-75Kg Gesamtgewicht (Teleskop + Gegengewicht). Also alles im guten Rahmen.

Falls jetzt jemand anmerkt, dass die EQ8 50Kg Teleskop-Traglast hat, dann ist das richtig, aber auch die Gegengewichte haben eine Lastgrenze.


Beim Setup musst ich beachten, dass nur ein Teleskop guiden und somit die Nachführung steuern kann. Da ich bisher keinen „Switch“ für die 3 Steuerungsanschlüsse an der Nachführung gefunden habe, hat jedes Teleskop eine eigene „Strippe“, welche an die Nachführung geht. Ich muss also immer das entsprechende Teleskop an die EQ8 anklemmen.


Wie schaut das Setup nun aus?


Lacerta 250/1000 Photonewton

Computer:    ASIAIR Plus

Kamera:          ASI 2600 MC DUO

Guiding:        ASI 220 mono in der 2600 DUO

FILTER:             ZWO EFW 7x 2”

Rotator:        PEGASUS Falcon V2

Focus:             ZWO EAF

Verteiler:     Pegasus Ultimate Powerbox v3


Gesamt-Gewicht: 19,1 Kg


Takahashi Epsilon 160 ED

Computer:     ASIAIR Plus

Kamera:          ASI 2600 MC

Guiding:         ASI 220 mono mini mit ZWO OAG

FILTER:              ZWO EFW 5x 2”

Rotator:         Im OAZ des Takahashi

Focus:              ZWO EAF

Verteiler:    Pegasus Pocket Powerbox Advanced Gen2


Gesamt-Gewicht: 12,1 Kg (+3Kg Ausgleichsgewicht)


Die Pegasus Boxen nutze ich sowohl als USB-Verteiler als auch für sämtliche 12V Stromanschlüsse. Die ASIAIR Boxen sind zwar super, aber im Bereich Energiemanagement taugen sie nix 😉. Beide Boxen sind via Ethernet-Kabel an einem kleinen Hub und von dort an einem Unify-Mesh-Point angeschlossen. Der hängt in meinem Netzwerk und so kann ich von überall zu Hause auf die ASIAIR-Boxen zugreifen.

Ach ja, die große Pegasus Bax hat ein 20A und die kleine ein 10A Netzteil. Das sollte reichen 😉.


Den TAK kann ich sehr einfach abbauen und auf meine EQ6 packen. Das ist dann mein Setup, wenn ich mit dem Auto mal raus an einen dunklen Place fahre. Dafür habe ich dann 2 Akkus. Einen für die Nachführung und einen für den Rest.


Wer genau hingesehen hat wird den Mele-Mini-PC auf dem Lacerta gesehen haben. Ich bin aktuell dabei, von der ASI-Welt zu N.I.N.A., PHD2, GSS etc. umzusteigen. Mal sehen, wann ich da alles im Griff habe.


Das Setup sollte erst mal die kommenden Jahre ausreichen… Hier noch ein paar Fotos:
